اختيار موقد أفران التدفئة الصناعية: الأنواع والكفاءة والتصاميم منخفضة أكاسيد النيتروجين

خذ بعين الاعتبار متجرًا للطرق في شرق الصين قام باستبدال موقد فرن التسخين القديم الخاص به بأرخص وحدة مستوردة متاحة. وفي غضون ثلاثة أشهر، كان المشغلون يزيلون الكربون من مجموعة الفوهة والقطب الكهربائي كل أسبوع، وكان الفرن يحتاج إلى عشرين دقيقة إضافية للوصول إلى درجة حرارة الامتصاص، وارتفع استهلاك الغاز الطبيعي بنسبة 11 بالمائة. الموقد لم يكن معيبًا. لقد كان ببساطة الموقد الخطأ لهذا الفرن.

ويتكرر هذا النمط في النباتات من كل الأحجام. إن اختيار موقد فرن التسخين هو قرار يتعلق بهندسة العمليات، وليس شراء قطع الغيار. يتحكم الموقد في تدفق الوقود، وشكل اللهب، وتوزيع الحرارة داخل الفرن، وهذه المتغيرات الثلاثة تحدد سقف جودة المنتج والاقتصاد في استهلاك الوقود. يغطي هذا الدليل كيفية عمل مواقد أفران التسخين الصناعية، وكيفية مطابقتها للفرن، وأنماط الفشل التي تدفع معظم مكالمات الخدمة، ومكاسب الكفاءة المتاحة من التصميمات الحديثة ذات أكاسيد النيتروجين المنخفضة والوقود المتعدد.

موقد فرن التدفئة الصناعية للعمل الساخن للمعادن يعد هذا الموقد جزءًا من نظام فرن تسخين كامل مع احتراق منخفض لأكسيد النيتروجين واستعادة الحرارة المهدورة، مما يدعم التحكم الموحد في درجة الحرارة لعمليات الحدادة والمعالجة الحرارية. عرض المنتج →

كيف يعمل موقد فرن التدفئة

يحتوي موقد فرن التسخين على أربع وظائف: قياس الوقود، وتزويد هواء الاحتراق بنسبة صحيحة، وإشعال الخليط، وتثبيت اللهب عبر نطاق الإشعال الكامل. في موقد الغاز، يدخل الوقود عبر قطارة الغاز ويمتزج بالهواء داخل جسم الموقد أو عند مقدمة اللهب. في موقد الوقود السائل، يجب أولاً تفتيت الوقود إلى قطرات دقيقة بحيث تتبخر كل قطرة وتحترق بسرعة. تحمل مواقد الوقود الصلب الفحم المسحوق أو الكتلة الحيوية في تيار هوائي وتعلق الجزيئات في منطقة اللهب.

شكل اللهب مهم بقدر درجة حرارة اللهب. لهب قصير كثيف يشع حرارة بالقرب من الجدار. يحمل اللهب الطويل البطيء الحرارة إلى عمق الغرفة. إذا اصطدم اللهب بالشحنة، فستحصل على ارتفاع درجة حرارة موضعية وحجم وعيوب سطحية. إذا ارتفع اللهب عن الموقد، فستحصل على نبضات، وارتفاع في ثاني أكسيد الكربون، ووقود مهدر. وهذا هو السبب في أن نفس نموذج الموقد يمكن أن يعمل بشكل مختلف في غرفة يبلغ طولها ثلاثة أمتار وغرفة يبلغ طولها تسعة أمتار.

تشتمل الشعلات الصناعية الحديثة أيضًا على مراقبة اللهب، وأقطاب الإشعال الكهربائية، ومراوح هواء الاحتراق، وتتفاعل مع نظام إدارة الموقد (BMS) لتسلسل بدء التشغيل ومنطق الرحلة. عندما يكون الموقد جزءًا من خط معالجة أكبر، تصبح عناصر التحكم هذه بنفس أهمية الاحتراق نفسه.

أنواع الموقد في لمحة

عادةً ما يكون الاختيار العملي لفرن التسخين هو الغاز، أو الوقود السائل، أو الوقود الصلب، أو مزيج من اثنين أو أكثر. تتمتع كل عائلة بأجهزة مميزة للتعامل مع الوقود وخصائص اللهب.

تهيمن مواقد الغاز على المعالجة الحرارية والتزوير لأن الاحتراق نظيف والانحدار سخي. تظهر محارق الوقود السائل في الأماكن التي تكون فيها إمدادات الغاز متقطعة أو حيث تشتري المصانع النفط الثقيل بسعر مناسب. تقتصر مواقد الوقود الصلب على الأفران والمجففات الكبيرة التي تحتوي بالفعل على تجهيزات للوقود. أصبحت الشعلات المتعددة الوقود شائعة في المصانع التي تقوم بتبديل الوقود لمتابعة أسعار الطاقة أو توفر الغاز التعاقدي.

معايير الاختيار التي تهم

ابدأ بالعملية وليس بالموقد. قم بتسجيل نطاق معدل حرق الفرن، ودورة العمل (دفعة أو مستمرة)، والوقود المتوفر، والحد الأقصى للانبعاثات المحلية. ثم قم بتقييم عروض النسخ وفقًا لهذه المعايير الستة:

1. نوع الوقود وتحمل جودة الوقود. تختلف جودة الغاز باختلاف تكوين خط الأنابيب؛ تختلف جودة الزيت باختلاف الكبريت واللزوجة. الموقد الذي يتحمل اختلاف الوقود يوفر وقت التوقف عن العمل.
2. نسبة الهبوط. أفران الدفعات في وضع الخمول بين الأحمال وتحتاج إلى نسبة هبوط لا تقل عن 10:1. يمكن أن يعمل الفرن المستمر بنسبة 4:1 أو 5:1.
3. هندسة اللهب. يجب أن يتناسب طول اللهب وعرضه مع الحجرة حتى لا يخدش اللهب السقف أو يصطدم بالشحنة.
4. التحكم في نسبة الهواء. الارتباط الميكانيكي بسيط ولكنه ينجرف. يحتفظ تقليم الأكسجين بنقطة الضبط ويدفع ثمنه من خلال توفير الوقود.
5. الامتثال لأكاسيد النيتروجين وأول أكسيد الكربون. تحقق مما إذا كان التصريح المحلي يتطلب تصميمًا منخفضًا لأكاسيد النيتروجين، وليس فقط الحد الحالي ولكن الحد المحتمل في المستقبل.
6. الوصول إلى الخدمة وقطع الغيار. تتآكل الفوهات والأقطاب الكهربائية وماسحات اللهب. إذا أجبرك الموقد على تجريد مجرى الهواء للوصول إليه، فسترتفع تكلفة الصيانة بسرعة.

يعد الحصول على هذه المدخلات الستة بشكل صحيح في البداية أرخص من ضبط ناسخ خاطئ لاحقًا. عادةً ما يعني التعديل التحديثي لنظام مختلف لطول اللهب أو نسبة الهواء وجود مواد حرارية جديدة، وأنابيب جديدة، وأسابيع من تعطيل العملية.

لماذا تفشل شعلات أفران التدفئة في الخدمة؟

معظم حالات فشل الموقد ليست مفاجئة. وهي تدريجية، وتعلن عن نفسها من خلال زيادة استهلاك الوقود، أو السخام، أو مشاكل الاشتعال. ثلاثة أوضاع فشل تمثل غالبية مكالمات الخدمة.

تلوث الكربون بالفوهة ومجموعة القطب. هذا هو الفشل الكلاسيكي في مواقد الوقود السائل. ويحدث ذلك عندما تنخفض جودة الانحلال، عادةً بسبب انخفاض درجة حرارة الوقود للغاية، أو زيادة حجم الفوهة بالنسبة لمعدل الإطلاق الفعلي، أو انخفاض إمدادات هواء الاحتراق. الإصلاح ليس التنظيف المتكرر؛ إنه يصحح إعدادات الانحلال والهواء حتى يتوقف الكربون عن التشكل.

اشتعال متقطع. يخبرك الموقد الذي لا يضيء إلا بعد طرق أو إعادة المحاولة المتكررة بأن مستشعر اللهب متسخ، أو أن فجوة القطب الكهربائي قد انجرفت، أو أن محول الإشعال ضعيف. تستغرق هذه التشخيصات خمس دقائق باستخدام مجموعة الاختبار الصحيحة، ولكنها تصبح باهظة الثمن عندما يتم التعامل معها على أنها خطأ في الموقد ويتم استبدال الوحدة بأكملها.

الصدأ وتآكل جسم الموقد. عادة ما تكون الرطوبة هي السبب: التسربات من أختام أبواب الفرن، أو التكثيف في قناة هواء الاحتراق، أو الصرف الالتفافي في مجموعة الوقود. الصدأ الموجود داخل الموقد يشوه ممرات الهواء ويغير شكل اللهب قبل فترة طويلة من تعطل المعدن. نوضح كل من أوضاع الفشل هذه وتسلسل التشخيص بمزيد من التفصيل في مقالتنا حول لماذا تفشل شعلات فرن التدفئة .

الكفاءة والانبعاثات وتصميم منخفض لأكسيد النيتروجين

الهواء الزائد هو أكبر رافعة كفاءة متاحة لمشغل الفرن. كل جزيء من الهواء الزائد الذي يدخل الفرن يخرج من خلال المكدس حاملاً معه الحرارة. عند وجود 50 بالمائة من الهواء الزائد، فإن فقدان غاز المداخن من فرن يعمل بالقرب من 900 درجة مئوية يمكن أن يضاعف الخسارة تقريبًا عند 10 بالمائة من الهواء الزائد. الثقل الموازن هو الاحتراق غير الكامل: القليل جدًا من الهواء ينتج ثاني أكسيد الكربون والسخام والوقود غير المحترق. نافذة التشغيل ضيقة، وهذا هو السبب في أن تقليم الأكسجين بغاز المداخن هو ترقية قياسية لمواقد أفران التسخين الصناعية. يجب أن تجمع خطة الكفاءة الكاملة بين إعداد الموقد والتحكم في ضغط الفرن وجدولة الشحن، وقد قمنا بجمع الخطوات العملية في هذا دليل كفاءة فرن التسخين .

أكاسيد النيتروجين هي القيد الثاني. في معظم أفران التسخين الصناعية، تتشكل أكاسيد النيتروجين من النيتروجين الموجود في هواء الاحتراق الذي يتفاعل عند درجة حرارة اللهب العالية. استجابتا التصميم هما التدريج، الذي يؤخر جزءًا من هواء الاحتراق بحيث تنخفض درجة حرارة اللهب القصوى، وإعادة تدوير غاز المداخن، مما يخفف اللهب. كلاهما يقلل من أكاسيد النيتروجين دون التضحية بإطلاق الحرارة. بالنسبة للمحطات ذات الحد الأقصى للانبعاثات، فإن اختيار موقد منخفض أكاسيد النيتروجين في المقدمة أرخص بكثير من إضافة التخفيض التحفيزي أو غير التحفيزي الانتقائي لاحقًا، لأن المعدات الأولية وقنوات مجاري الهواء مصممة بالفعل بحجم مناسب للهب.

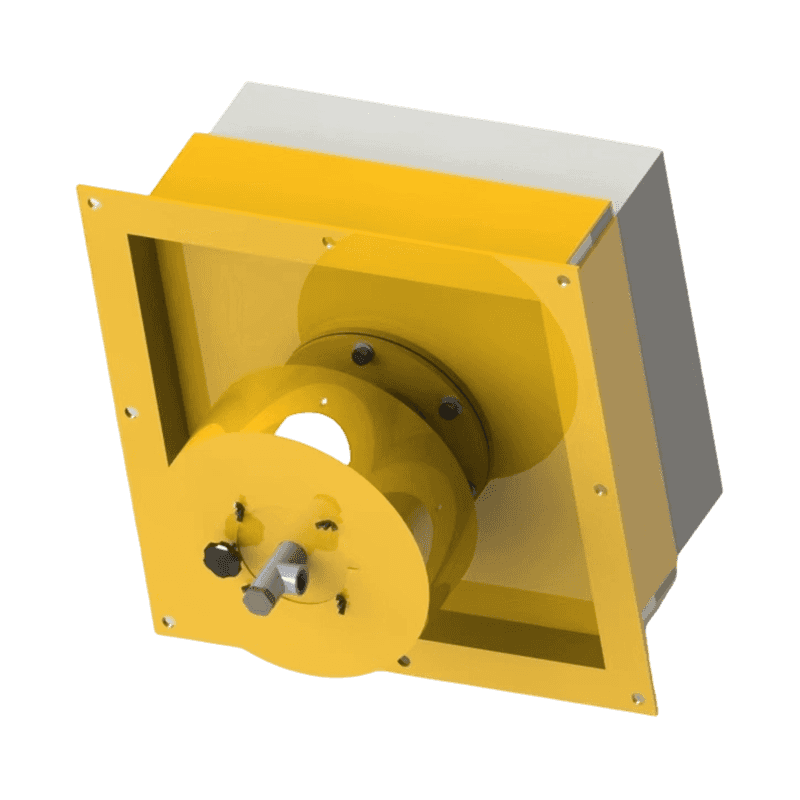

شعلة منخفضة أكاسيد النيتروجين مع إعادة تدوير غاز المداخن تم تصميم هذا الموقد للحفاظ على انبعاثات أكاسيد النيتروجين أقل من 30 مجم/م3 باستخدام الاحتراق المرحلي وFGR، وهو يناسب الصناعات الخاضعة لأنظمة الانبعاثات مع المطالبة بالكفاءة العالية ومراقبة PLC الذكية. عرض المنتج →

مطابقة الموقد للعملية الخاصة بك

يحدد ملف تشغيل الفرن خصائص الموقد الأكثر أهمية.

تعمل أفران المعالجة الحرارية على دفعات طويلة وتتوقف فيما بينها. إنها تحتاج إلى ترتيب واسع النطاق، وتوحيد درجة الحرارة بشكل محكم، ولهب نظيف لا يؤثر على العمل. إن موقد وقود الغاز مع التحكم المتناسب في الهواء ولهب طويل هو الحل القياسي. على النقيض من ذلك، تطلق أفران الحدادة كمية كبيرة من الحرارة إلى غرفة صغيرة وتحتاج إلى لهب مدمج عالي الكثافة يسخن بسرعة دون الاصطدام بقضيب العمل. تحتاج أفران صهر الألومنيوم إلى احتراق منخفض السرعة للحد من أكسدة المعدن وفقدان الذوبان.

موقد غاز طويل اللهب مزود بفوهة لافال موقد غاز مزود بفوهة لافال قابلة للتعديل ونظام دوامي لتشكيل لهب واسع، ويهدف إلى تطبيقات الفرن الدوار طويل اللهب مثل إنتاج بطاريات النيكل والحديد والليثيوم. عرض المنتج →

أصبحت مرونة الوقود مطلبًا تجاريًا أيضًا. غالبًا ما تختار المصانع التي تخضع لتعريفات الغاز غير المنقطعة، أو تلك التي لديها إمكانية الوصول إلى غاز الكتلة الحيوية الأسير، موقدًا متعدد الوقود حتى يستمر خط الإنتاج في العمل خلال ارتفاع الأسعار. يمكن للشركات التي تقوم بتشغيل موقد فرن تسخين قياسي بالغاز الطبيعي أن تتحول إلى مزيج من الزيت أو الغاز مع تصميم متعدد الوقود، مما يضيف أمن الإمداد دون خفض تصنيف الفرن.

مهما كانت عائلة المنتج التي تقوم بتقييمها، فإن طريقة الاختيار هي نفسها: حدد هندسة الفرن، ونطاق الإشعال، والوقود، وحدود الانبعاثات أولاً، ثم دع هندسة الموقد تطابق اللهب مع العملية. احصل على هذه المدخلات بشكل صحيح وسيصبح موقد فرن التسخين بمثابة العمود الفقري الموثوق به، وهو النوع الذي يتم تجاهله لسنوات لأنه لا يعطي أي شخص سببًا للاتصال.
